在塑料領域中，流延膜具有極（jí）其關鍵的地（dì）位。南京免费午夜福利视频精工有豐富的流延膜生產線製造經驗，如:CPP,CPE流延膜生（shēng）產線（xiàn），EVA太陽能封膠封膜流延生產線，PE衛生透氣流延膜生產線，PVDF流延薄膜生產線，PP三維立體流延薄膜生產線，多（duō）層共擠阻礙隔膜流延生產線，LLDPE纏（chán）繞膜流延生產線等（děng）。

塑料流延（yán）薄膜所（suǒ）產生的缺（quē）陷的主要由三個方麵的因素：原料、設備、工藝。要（yào）從（cóng）根本上解決製品缺（quē）陷（xiàn），必須從這三個（gè）方麵著手進行。

1.原料

        擠出成型加工常（cháng）使用複合材料，根據組分不同，可以把塑（sù）料分（fèn）為單組分塑料和多組分塑料。



       單組分塑料由一種樹脂組成，其中僅（jǐn）加入少量助劑（如著色機、潤滑劑、穩定（dìng）劑等），例如聚（jù）乙烯、聚苯乙烯、聚甲（jiǎ）醛、尼龍（lóng）等，對於這類（lèi）樹脂在選用時必須了解熔融黏度、熔體流動（dòng）速率（lǜ）、軟化溫度、吸水率（lǜ）等指標。



       多組分塑料（liào）除樹脂外還必須加（jiā）入數（shù）量較多的其他助劑，這些助劑對塑料製品的性能影響很（hěn）大（dà），例如聚（jù）氯乙烯、酚（fēn）醛等，尤其是在擠（jǐ）出製品中用得較多的（de）聚氯乙烯，必須充分考慮原材料及配方、混合混煉工藝、分散效果和受熱曆程等（děng）因素。



2.設備方麵

       應著重（chóng）考慮幹（gàn）燥、配比、混合加（jiā）料（liào）裝置的合理性、精度（dù），螺杆（gǎn）結構與擠出原料塑化關係、加熱與冷卻控製效果，換網器、計量（liàng）泵、模頭的結（jié）構和工藝特性、流延冷卻輥的（de）幾何（hé）參數（shù）、輥麵溫度（dù），牽引速度、薄膜厚度、張力控（kòng）製等。



3.擠出成（chéng）型工藝方麵

       所有的擠出工藝方案都離不開“熱”、“冷”、 “壓力”和“時間”。在生產操作時，應嚴格檢查溫度、速度、壓力等技術條件以及冷卻介質、用電（diàn）功率變化情況。應以擠出理論為基礎，製定既經濟又（yòu）切實可行的加熱溫度、擠出（chū）壓力（lì）、物（wù）料在機筒內停留時（shí）間、冷卻定型工藝技術參數等。



       產生製（zhì）品缺（quē）陷的原因是錯綜複雜的，有可能是多因素綜合作用結果，在處理製品質量缺陷過程中，凡因多因素的原因所產生的缺陷如不能同時都改變其生產條件（jiàn），應確定不變的幾種因素，改（gǎi）變一種因素，進（jìn）行逐項排（pái）查，同時在全局上加以綜合分析和考查，直至徹底處理好製品的質量缺陷。

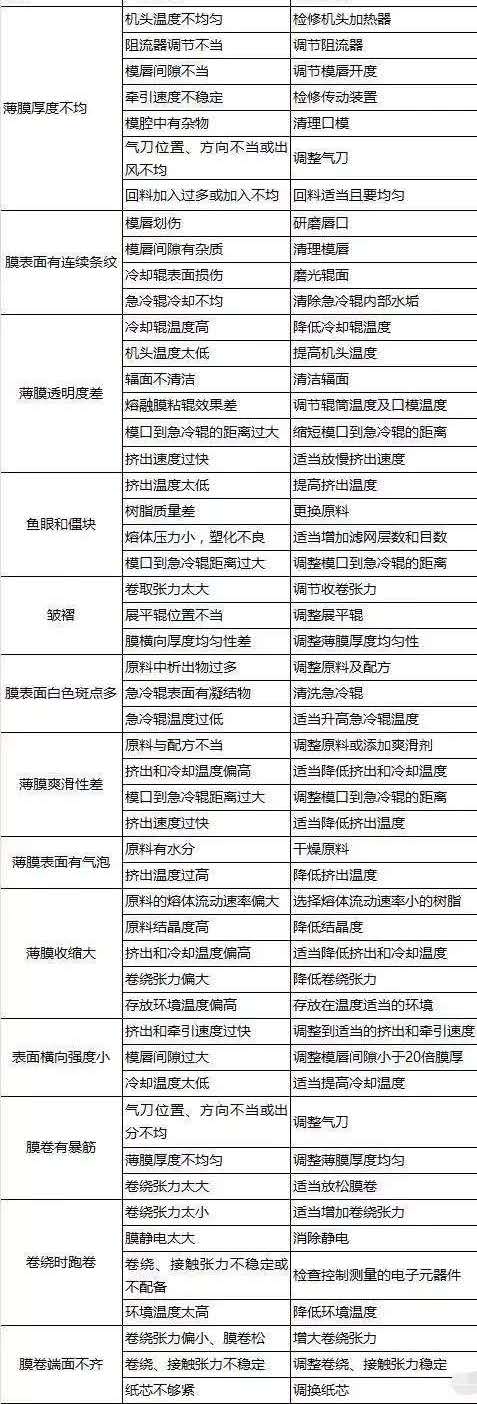

通常流延膜產生（shēng）故障及原因
